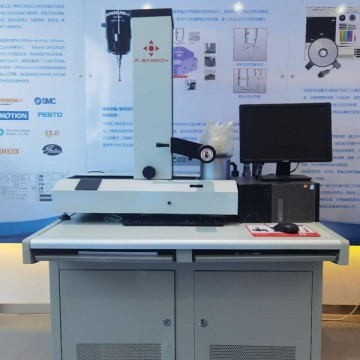

一、简介
以刀具预调仪为基准，实现基准唯一性，测量过的刀具，在任何一台加工中心均能精确加工。避免了同一把刀具在不同加工中心的重复测量；机外对刀，一台设备可以满足40台以上加工中心的刀具测量；放大50倍进行刀具测量，轻易的辨别出刀片上的灰尘、铁屑等杂质，保证了测量的精度；不但可以测量刀具的直径、高度和跳刀，而且可以对刀具的夹角、刀尖圆弧、刀具表面状态及刃型进行检测。
二、特点和优势
采用可调式立柱，便于机体精度调整恢复，延长使用寿命；
机械驱动设计，无需气源，无易损件；
通用电脑化设计，无需专业主板，大福降低后期维护费用；
高精度数码成像系统，50倍真实放大；
主轴、光栅、成像、导轨等关键部件为双密封设计；
加速移动加微调系统，进行微米级测量；
模块化测量软件，同款软件终身免费升级；
图形化界面，一键操作；
动态十字线自动捕捉，自动识别刃型，软件自动测量显示；
全中文系统，多种语言可供选择；
标签打印机等外部部件品牌、型号不指定，可有客户择优自选，最优的性价比。
三、技术参数
使用范围：可用于测量刀具的直径、高度、圆弧半径、夹角、主偏角、副偏角、跳到、偏差、刃型记忆和比较、相对坐标测量、两点距离测量等
适用于测量各种类铣刀、镗刀、钻头、铰刀、螺纹工具、复合刀具以及非标刀具等
测量范围：直径400mm
测量高度：400mm，
过主轴中心量程：50mm(直径)
主轴规格：标配ISO50主轴;也可根据客户需要定制ISO40、HSK63等非标专业主轴
主轴精度：主轴锥面精度2um
主轴承重：50KG
光栅尺规格：1μm双重密封设计，免擦拭
导轨：高精度线性性导轨，双重密封设计，免擦拭
系统配备与控制：电脑主机、19寸液晶显示器，50倍光学真实放大
软件配备：windows操作系统和Easson专业测量软件（标准版）
显示精度：1μm
定位精度(±3+L/100)um
Z、X重复测量精度±2μm
移动及定位：手动操作，配备μm微调
立柱和底座材料：优质铸铁
操作方式：快速移动加微调
可选钢结构专业工作台
测量系统功能：测量刀具的直径，高度，圆弧半径、夹角、主偏角、副偏角,刀具的跳动和同心度；
测量偏差指示功能；
相对位置测量功能；
绝对位置测量功能；
角度测量模板功能；
圆弧测量模板功能；
切削刃记忆与比较、计算；
图像合并测量功能；
图像位置自动补偿功能；
可以检查任何刀具的表面磨损、裂痕、积屑瘤等；
能调用储存和编辑99个机床原点；
拍照功能便于对刀具使用进行分析，并可在软件中调取拍照记录；
距离测量直接显示任意两点间的直线长度；
可用鼠标在屏幕内任意位置选取测量范围；
具备螺纹刀测量程序，任意位置自动捕捉；
外形尺寸：长*宽*高 900mm*400mm*1000mm(规格不同有所区别)
净重约：100KG
电源：AC 220V ± 10% ，50Hz
温度：-10℃~40℃(建议)
湿度：≤90%(建议)
四、怡信提供的技术资料
设备安装调试期间为用户提供如下资料：
1、原装说明书 1套
2．设备出厂时的检验证书、合格证书 1套
3．设备装箱清单 1套
五、设备验收、清点及安装调试验收
1．设备的验收
设备的验收分为二个阶段，即：清点验收和终验收，其验收方式按双方达成的技术协议执行。
1）清点验收
⑴ 当设备到达交货地点后，供需双方立即组织双方的验收人员共同按合同设备供货清单及设备装箱单对合同设备连续进行清点验收，直至清点完毕。
⑵ 若清点数目与合同设备供货清单及设备装箱单不符或合同设备损坏，供方在双方约定的时间内补齐或更换，由此发生的所有费用由供方承担。
⑶ 双方确认合同设备清点验收合格后，双方共同签定《清点验收报告》。
2）安装调试验收
供方免费负责在需方现场完成设备的安装和调试工作。在需方现场进行的安装，需方应提前准备好气、电、接地保护等基础设施，并以传真方式通知供方，如有问题提前沟通以确保顺利安装。
公司负责测量机的安装、调试。所有的包装箱需要在工程师监督和认可的情况下才能开启。根据需要，用户需提供内部拆装、运送及就位支持。最终验收将根据怡信企业标准Q/YX 04-2004执行。
在调试完成后对设备进行验收,验收该设备按双方达成的技术协议执行。各项技术指标按双方签订的《技术协议》内容执行，验收完成后双方共同确认，并由双方代表签订《安装调试验收报告》。
六、人员培训
该课程旨在对测量机系统操作人员提供设备简介、测量常识的基本培训。参加培训人员一般要求具备测量基础知识及计算机知识。培训时间一般为2-3天，参加人员为2人。培训地点在公司培训中心或用户现场。
人员培训在设备安装调试和验收移交时同时进行，参加培训人员人数由需方决定。
七、质量保证及售后服务
1、自设备安装调试结束，双方签订《安装调试验收报告》之日起，作为设备质量保证期开始。供方对设备保修12个月，并对设备实行终身维修服务。在设备保修期内的有关费用由供方承担，在设备保修期外的有关费用供方只收取材料费和差旅费。保修期满后，供方长期向需方提供技术支持及备件供应。
2、进口部件保证为原装全新进口产品，国产元器件全部采用国家定点厂家生产的优质标准元器件。
3、设备投入正常运行后供方仍将随时为需方提供一切必要的技术咨询、技术服务及技术培训。
4、在设备使用过程中若发生需方不能自行解决的故障问题，供方在接到需方的请求时在2小时内予以答复并提出解决方案，若还不能解决，供方保证在2个工作日内派人到达需方现场。
5、在设备投入正常运行6个月后，供方派人员对需方进行首次回访，检查设备的运行状态并同需方共同探讨设备使用中的技术问题。
八、包装和运输
1．采用良好的木箱包装方式，公路运输，保证设备良好。包装及运输过程的问题由供方承担。
2.货到需方后，供方的人员将在3个工作日内到达需方现场进行开箱验货并安装。
九、配置清单
