首页 > 供应产品 > 宁波怡信_SPL-1080 龙门式全自动影像测量仪器

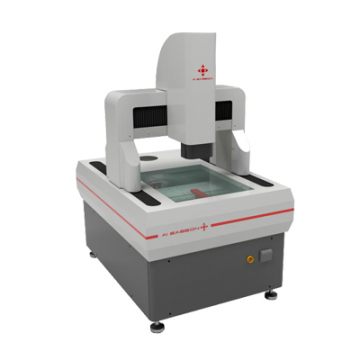

宁波怡信_SPL-1080 龙门式全自动影像测量仪器
浏览: 380
品牌: 宁波怡信光电科技有限公司
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-03-01 10:49

详细信息

SPL-1080T 龙门式全自动影像测量仪器

一.产品设计和制造符合下列标准
1.国家计量技术影像测量仪校准JJF 1318-2011规范
2. 国家产品几何技术规范(GPS)影像测量仪的验收检测和复检检测 GB/T 24762-2009
3. 测量精度依据ISO10360-7。

仪器型号

SPL-1080T

仪器参数

测量范围

X

1000 mm

Y

800 mm

Z

300 mm

玻璃台面

1150mm*1050mm

承重

50kg

CCD

130万数字高清网络相机

变焦物镜

自动变倍镜头0.7-4.5X(选配同轴光) 无需校正

视频放大分倍率

影像倍数30X-200X

工作距离

85mm

显示分辨率

0.001mm

运动控制系统:全闭环控制:三轴伺服马达全闭环控制

光栅尺

高精密封闭光栅尺 分辨率: 0.1UM

重复性

3um

测量精度

≦(3+L/200)um,L表示测量的长度

外形尺寸(mm)

3500*2500*1580

仪器重量(kg)

   3000 kg

照明

可程控LED表面光及直轴轮廓冷光源(选配同轴冷光源),亮度可调

电源

110V-220V±10%  50/60Hz   电流大于10A

量测系统

ZONSON2D-CNC

保修期

1年



二、环境条件及要求

影像仪室温度要求:

房间温度 (温控间)

18~22°C

温度梯度(时间)

1°C /h

温度梯度(时间)

2°C /24h

温度梯度(空间)

1°C /m

影像仪室湿度要求:

空气相对湿度

40-70%

电源要求:

电压

220V ± 10%

频率

50/60 Hz

震动

15Hz以下<0.001g

耗电量

1000VA

用电设备要求接地可靠:接地电阻小于4欧姆

三、配置:

序号

名称

规格/品牌

单位

数量

1

机身、工作台

00级天然大理石底座和立柱

 套

1

2

CCD

130万数字高清网络相机

1

3

镜头

自动变倍镜头

1

4

光栅尺

1UM光栅尺光学尺分辨率: 0.001MM

 条

2

5

马达

日本 松下400W.400W.200W

3

6

传动型

X/Y/Z轴精密线性导轨和研磨级

3

7

软件(加密锁)

怡信

1

8

运动控制

UWC4000I

1

9

影像卡

怡信

1

10

校正块

怡信

1

11

光学玻璃

怡信

1

12

电源

怡信

1

13

板金机架

怡信

1

14

仪器桌

怡信

1

15

电脑

品牌

1

16

雷尼绍MCP测头

MCP测头座壹个、Φ1、Φ2测针各壹根

1

三、探针测量:

1.测针工作原理:
测针是测量系统的组成部分,当测针的测针头与被测工件接触时,测针头变化带动测头机构产生信号,在经过处理得出测量结果,达到检测目的。
2.测针测量误差来源
环境温湿度,测针组成材料的刚度,测针头的精度,测针头与测针柄部螺纹同轴度,测针柄螺纹的精度,测针头与被测工件接触位置。
建议在精密测量时,应对测针进行标定,否则将降低测量精度。
3.测针选择原则
3.1.测球直径尽量大,已减少被测工件表面粗糙度对检测结果的影响。
3.2.测针尽量短,测针超短其弯曲或变形量越少,精度越高。
3.3.接头尽量减少,每增加一个连接点,便增加了一个潜在的弯曲和变形点。
3.4.测针连接形式:螺纹或直柄连接
3.5.球形螺纹连接直测针的基本机构:测针头、测针杆、测针柄、加长杆、防撞保护等。
